概述

    1、LGZJK系列脉冲自洁式空气过滤器是我公司在引进德国技术的基础上自行研发生产的一种新型脉冲自洁式空气过滤器，是对空气进行带式压滤机和自动清灰的集机、电、气、过滤筒四合一的一体化产品。该产品耗气量小，爆发力强，冲洗效果佳，可同时更换滤芯，不影响设备的正常运转，它的出现取代了过去国内原有三种老式过滤器（即卷帘式、油缸式、布袋式），赢得了国内脉冲自洁式过滤器的市场。空气过滤器箱体采用标准式连续焊接钢板结构，密封性能好，漏风率为零，使用寿命长，脉冲阀能喷吹100万次以上，过滤精度能达到高效H13（0.3μm），电气控制部分采用德国西门子公司的PLC控制仪（即可编程逻辑控制仪和集成电路控制仪两种）。

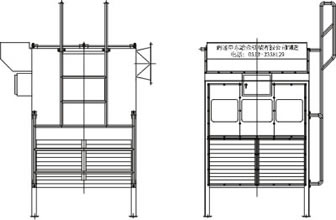

    空气过滤器也可采用模块式结构，根据客户需要灵活组合，方便搬运及安装。

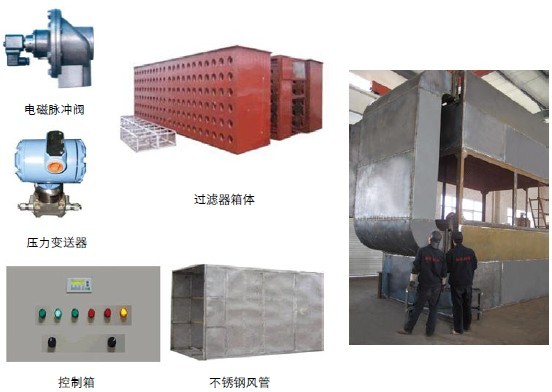

    ①机械（有净气箱、文丘里管、出风弯头、支架、检修过道等）

    ②电器（有PLC即可编程逻辑控制仪、集成电路、控制仪、压力容器变送器、压力控制显示仪）

    ③气动控制（有电磁脉冲阀、储气及喷吹清灰系统，组成了一套自动化工作系统）

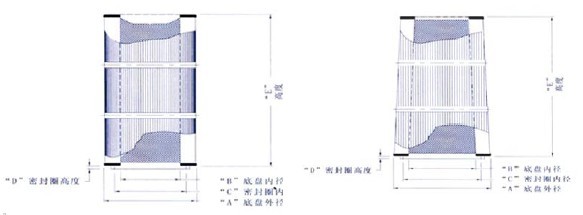

    ④空气过滤系统（分一、二、三级过滤，一级采用20目钢丝网，二级采用桶型过滤筒，三级为箱式过滤器，二级和三级的过

      滤精度分粗效、中效、高中效、亚高效、高效五种，中效以上为欧美进口过滤材料，用户可按需要自由地选择）。

    归纳以上四点简称为机、电、气、过滤筒四合一。

    2、我公司生产的脉冲自洁式空气过滤器具有过滤精度高，过滤效率好，容尘率高等三大优点。主要原材料“滤纸”采用欧美进口滤纸（如荷兰、丹麦、美国等国家）并符合美国HEPA标准，控制仪采用德国西门子公司S7-200～400控制器，以及TD200中文文本显示器和美国罗斯蒙特3051高精度差压传感器，它具有安装使用方便，用户可现场编程，编程方式简洁，无银触点控制，性能可靠，可扩容、联锁、远传，在国内已达领先地位。该产品在国家大中型企业配套工程中得到广泛应用，如邯郸钢厂、北台钢厂、抚顺化工厂、西安飞机厂等技改工程，特别是为西飞公司研制的脉冲自洁式精细高效空气过滤器，受到了用户的高度肯定。

注意：

    ◇在选型上应按实际风量的1.5倍至2.5倍间进行配比。具体应按各地的外部使用环境、粉尘含量及使用要求来确定型号的大

      小。

    ◇我公司参照中华人民共和国国家标准GB12218-89《一般通风用空气过滤器性能试验法》来确定空气自洁过滤器出风口风

      管口径的大小。

    ◇过滤器出风口风管内的流速为10～15m/秒（出风口的流速=实际每秒流量÷通风系统风管口径的截面积）

    ◇过滤器吸入口的流速为0.5-1.2m/秒(吸入口流速=实际每秒流量÷吸入口面积)

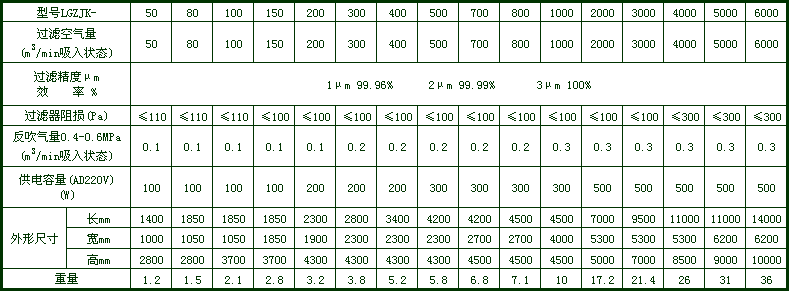

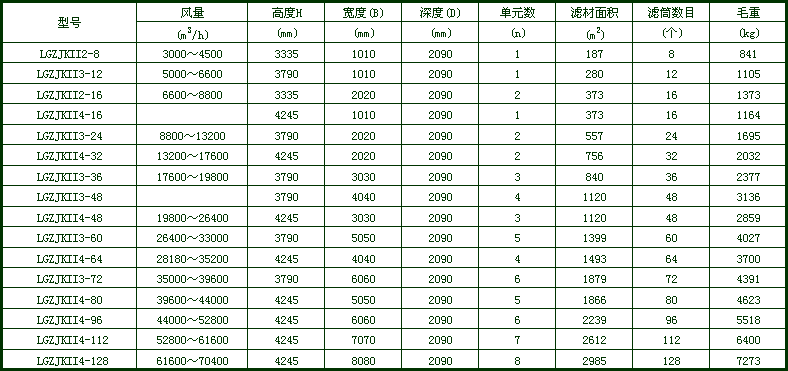

主要技术参数

    1、滤芯进风量：20Nm³/min

    2、进风量：20～20000 Nm³/min（根据用户要求定）

    3、系统初阻：﹤210Pa

    4、系统终阻：500～800Pa（用户自整定）

    5、滤尘率：﹥99.99%

    6、过滤精度：0.3μm～5μm

    7、环境温度：-40～+60℃

    8、空气相对湿度：≤90%

    9、电源：220V±10% 50HZ±5

    10、电源功耗：﹤20W

    11、压缩空气耗量：﹤0.3Nm³（随进风量定）

    12、滤芯使用寿命：≥8000h～12000h（随环境定）

    13、脉冲宽度40-100ms可调

    14、脉冲间隔30-60ms可调

    15、压差自洁上限600Pa

    16、压差自洁下限450Pa可调

主要技术参数说明

    1、系统初阻：非织造纤维过滤材料和特制的纸张能有效地拦截尘埃粒子，又不对气流形成过大的阻力。纤维使气流绕行，产生微小的阻力。无数纤维的阻力之和就是过滤器的阻力，过滤器阻力随气流量的增加而提高，通过增大过滤材料面积，可以降低穿过过滤材料的相对风速，以减少过滤器阻力，我单位生产的过滤器系统初阻﹤210Pa。

    2、系统终阻：即滤料上积尘越多阻力越大，当阻力大到不允许的程度，过滤器滤芯的使用寿命就到头了，我们称这个为终阻。在正常状况下,终阻力是初阻的2-4倍。

    3、滤器精度：过滤器精度分：0.3μm、0.5μm、0.75μm、1.0μm、2.0μm、5.0μm、10μm七种。0.3μm为高效，0.5μm为亚高效；可根据各用户设备的要求不同而定。

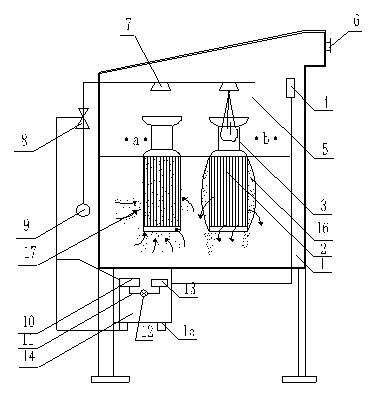

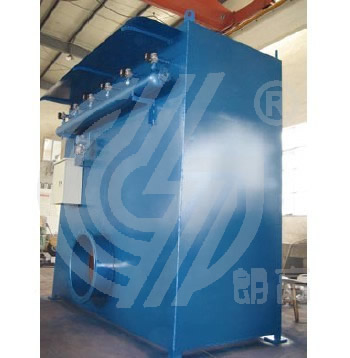

产品结构及工作原理

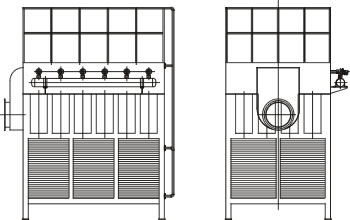

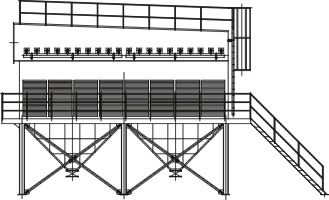

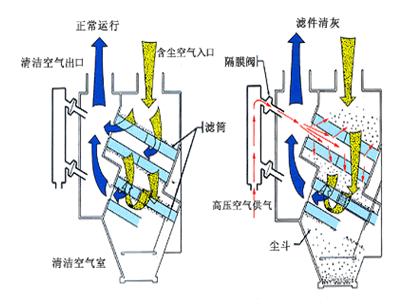

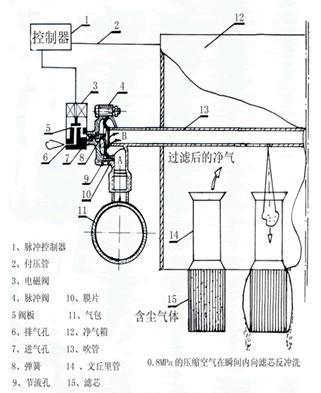

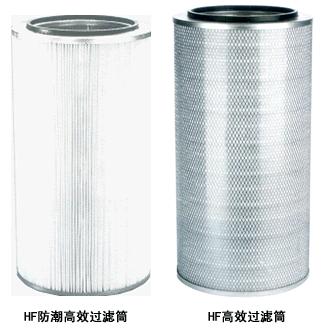

    LGZJK脉冲自洁式空气过滤器由高效过滤筒、文丘里管、自洁专用喷头、脉冲反吹系统、控制系统、净气室和出风口、框架等组成。过滤过程：在进气设备吸气负压作用下，过滤器吸入周围的环境空气，当空气穿过高效过滤筒时，粉尘由于重力、静电、接触被阻留在滤筒外表面，净化空气进入净气室然后由出风管送出。自洁过程：当控制器发出指令，电磁阀启动并驱动脉冲阀，瞬间释放一股压力为0.5-0.8MPa脉冲气流，经专用喷头整流喷出。文丘里管卷吸、密封、膨胀从滤筒内部均匀地向外喷出，将积聚在滤筒外表的粉尘吹落，自洁过程完成。　

    本过程可用三种方式来控制：

    一、定时定位。本公司研制的专用的PLC可任意设定间隔及自洁时间。

    二、差压自洁。当压差超指标时，PLC进入自动连续自洁。

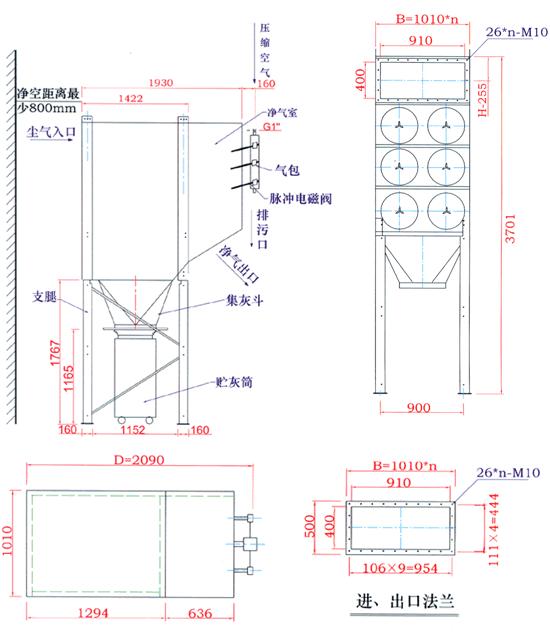

    三、手动自洁。当PLC不工作或粉尘较多时，可采用手动自洁。反吹自洁过程是间断的，每次仅1组处于自洁状态，其余的仍在工作，所以过滤器具有在线自洁功能，确保连续工作。空气过滤器外形尺寸可根据各用户不同要求，逐一设计制造，设计中要考虑现场环境、当地气候条件、场地要求、运输条件、风管连接方式、过滤器结构、出风口标高和形式、特殊设备对过滤器特定要求等等进行专门设计。
