概述

    液硫封罐是硫磺回收装置液硫系统必不可少的安全设备。它利用硫液柱高度对过程气进行有效的密封，避免过程气泄露，污染操作环境，对操作人员产生人身伤害。

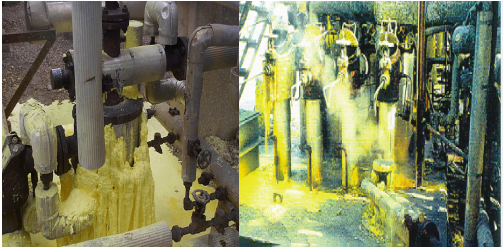

    传统的硫封罐结构简单，实际使用中存在无法观测液硫流动、一旦堵塞无法拆卸检修、过程气冲破硫封液硫溢出的问题。（如下所示）。

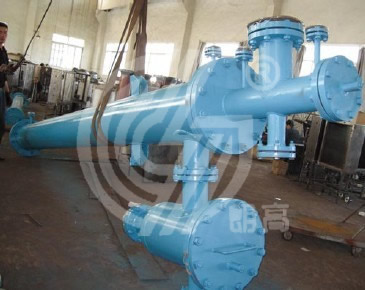

LGSF系列新型液硫封罐

    LGSF系列新型液硫封罐是南通朗高石化设备结合生产实际、用户意见、同类产品的经验、历经几年开发设计的新型硫封设备，可广泛用于炼油、化工、天然气、钢铁、化肥等行业的硫磺回收装置。

产品结构及技术特点

    LGSF系列新型液硫封罐是由可拆卸式带“V型”过滤网的内硫管、夹套式硫封筒与可视缓冲器三部分组成。主要有以下技术特点：

    1、液硫入口为带“V型”过滤网的“十”字型夹套结构, 既可对液硫进行过滤，防止因系统设备内的大颗粒固体（如脱落的衬里或腐蚀物）堵塞设备或管道；又可解决在液硫入口堵塞时的在线疏通。

    2、液硫入口内硫管部分为可拆卸式，可在开工时装填固硫快速建立硫封，避免开工前未建立硫封造成有毒气体的泄露；又可在停工时对内硫管的腐蚀情况进行检查或在堵塞时完成清理。

    3、硫封筒底部采用可拆卸盲法兰结构，可在停工时完成底部沉积物的清理。

    4、可视缓冲器可实现液硫流动状态的在线监测，使操作者随时监测到入口及出口液硫流动的畅通与否，检查口又可实现硫封筒出口的在线疏通。

    5、采用全夹套式蒸汽保温。高点注气、低点排水，实现无“死角”保温。

    6、液硫入口及硫封筒出口管采用3%坡度，便于液硫流动。

型号标注

    LGSF/◎/※

    ◎：指硫封高度(I型：3200mm;II型：4200mm）

    ※：指材质：C表示碳钢；S表示不锈钢

设计条件

    硫封筒及缓冲器介质：液硫

    设计温度：400℃(max)

    设计压力：0.5MPa(表)

    保温夹套介质：蒸汽或热油

    设计温度：≤200℃(max)

    压    力：1.0MPa(max)

    为保证液硫流动畅通，夹套保温介质的温度不得超过170℃。

说明

    1、LGSF系列新型液硫封罐的支撑形式采用地上支撑式、框架悬挂式两种，可根据用户要求制造。

    2、可根据用户的要求调整液硫管道的规格、开口方位等。

    3、可根据用户要求调整液硫管道入口的坡度。
