产品概述
水蒸汽喷射真空泵是有一定压力的工作水蒸气通过拉瓦尔喷嘴，减压增速以超音速在吸入室与被抽介质混合，携带被抽介质一起向前运动，进入扩压管减速增压，排至下一级喷射器或大气，从而在吸入室形成真空。由于用户对真空度要求不同，每台蒸汽喷射真空泵可由单级或数级喷射器串接。级数越多，真空度越高(残压越低)。一般吸入压力与级数的关系如下：
为了降低第一级和第二级喷射器的工作负荷和蒸汽耗量，在第一级和第二级喷射器之间设置了中间冷凝器。
为了降低第一级喷射器的排空噪音，在第一级喷射器后设置消音冷凝器。
中间冷凝器和消音冷凝器有喷淋直冷式、混合直冷式和列管间冷式3种。
产品用途
LG1P系列：适用于气力输送，废气(尾气)回收(捕集)，减压蒸发，加氢裂解，催化重整。
LG2P系列：适用于化纤脱水，油脂脱水，无机盐、碱液及其它化合物的真空浓缩蒸发。
LG3P系列：适用于甘油蒸馏，油脂蒸馏、油脂脱色、切片干燥，真空脱泡，单体回收，浓缩结晶，真空浸渍，真空回潮等。
LG4P系列：适用于脂肪酸蒸馏，油脂脱臭，浓缩结晶，升华干燥，蔬菜真空脱水等。
LG1P系列一级蒸汽喷射真空泵
技术参数
说明:
1、许可工作蒸汽最低压力为0.3MPa(绝压)，请用户在订货时说明，以便我们根据用户的实际工作蒸汽压力配制喷嘴。
2、图示冷凝器为混合直冷式，我们可以根据用户要求配制列管间冷式冷凝器。
3、本泵没有消音冷凝器也能正常工作。但有了消音冷凝器可降低工作噪音。
应用场合
1、化合物的浓缩蒸发
2、无机盐、硷液的真空浓缩
3、油脂脱溶、脱水
4、苯酐、顺酉干、偏酉干
LG2P系列二级蒸汽喷射真空泵
技术参数
说明:
1、许可工作蒸汽最低压力为0.3MPa(绝压)，请用户在订货时说明，以便我们根据用户的实际工作蒸汽压力配制喷嘴。
2、图示冷凝器为混合直冷式，我们可以根据用户要求配制列管间冷式冷凝器。
3、L+11M指水(箱)3水面与支座之间高度差。
应用场合
1、化合物的浓缩蒸发
2、无机盐、硷液的真空浓缩
3、油脂脱溶、脱水
4、苯酐、顺酐、偏酐
LG3P系列三级蒸汽喷射真空泵
技术参数
说明：
1、许可工作蒸汽最低压力为0.3MPa(绝压)，请用户在订货时说明，以便我们根据用户的实际工作蒸汽压力配制喷嘴。
2、图示冷凝器为混合直冷式，我们可以根据用户要求配制列管间冷式冷凝器。
3、FL+11指水池(箱)水面与支座之间高度差。
应用场合
1、粘胶纤维真空脱泡
2、植物油脂脱色、脱臭
3、真空浸渍
4、喷射制冷
5、化纤切片干燥
6、化学单体回收
7、烟叶真空回潮
8、甘油蒸馏
9、浓缩结晶
LG4P系列四级蒸汽喷射真空泵

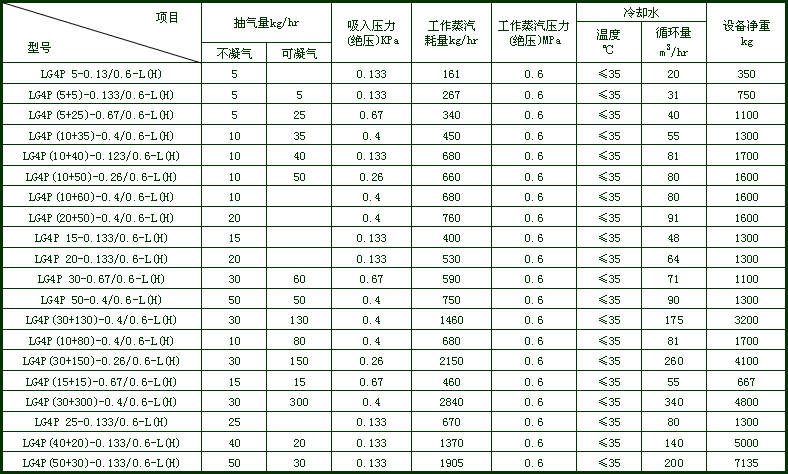

技术参数
说明：
1、许可工作蒸汽最低压力为0.3MPa(绝压)，请用户在订货时说明，以便我们根据用户的实际工作蒸汽压力配制喷嘴。
2、图示冷凝器为混合直冷式，我们可以根据用户要求配制列管间冷式冷凝器。
应用场合
1、脂肪酸蒸馏
2、化学单体回收
3、香精、香料精馏
4、植物油脂脱臭
5、化学切片干燥
|
