性能特点
LGSJ型视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品、造纸等工业生产装置的管道中，能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。

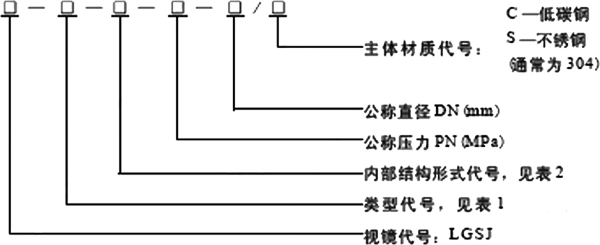

产品型号标注
标记示例
选择单压型法兰连接式视镜，内部结构摆板式，法兰公称压力为0.6MPa, 公称直径80mm，主体材料为低碳钢。标记：LGSJ-II-P-0.6-80/C。

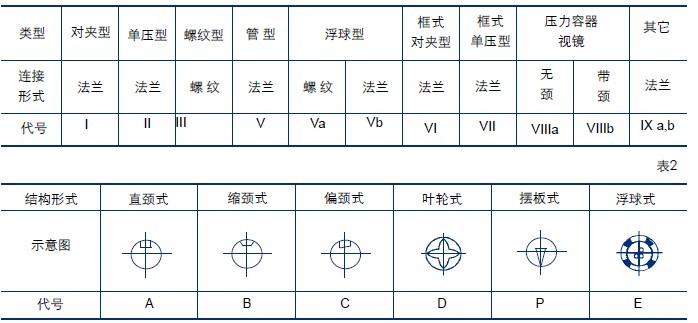

注：本表结构形式主要针对I型、II型和III型。
产品规格及技术参数
(1)LGSJ-I对夹型视镜
(2)LGSJ-II 单压型视镜
注：分母为摆板式单压视镜。工作压力≤1.0MPa，工作温度0-180℃。
(3)LGSJ-III 全螺纹型视镜
(4)LGSJ-IV 管型视镜
(5)LGSJ-Va 螺纹连接浮球型视镜
注：PN≤0.6MPa，工作压力≤0.3MPa，工作温度≤180℃。
(6)LGSJ-Vb 法兰连接浮球型视镜
注：PN≤0.6MPa，工作压力≤0.3MPa，工作温度≤180℃。
(7)LGSJ-VI 框式对夹型视镜
(8)LGSJ-VII 框式单压型视镜
(9)LGSJ-VIIIa 容器视镜
注：工作温度0～180℃
(10)LGSJ-VIIIb 容器带颈视镜
注：容器视镜参照HGJ501-501-86标准，工作温度0～180℃
(11)LGSJ-IXa 单压异径型视镜

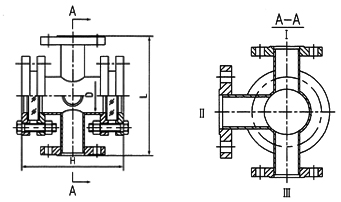

(12)LGSJ-IXb 单压三通型视镜
注：工作温度0-180℃。

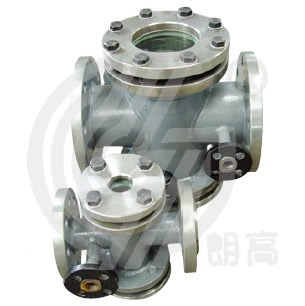

LGSJ-IXb 单压三通型视镜
|
