氧气点阀箱
产品介绍
氧气点阀箱主要由氧气过滤器、贮气装置、分流控制装置、氧气减压器、出气接头（束接）和箱体组成。箱体背面有4-φ14的安装孔，可供挂壁安装。箱体正面板上安装有进气压力表和各出气分压力表，可将来自氧气源的高压氧气经过滤洁净后方便地调节至所需的使用压力，同时可供一把或多把切割枪使用。
LGOX/B系列氧气点阀箱比原有氧气点阀箱有如下优点：
1、设计有氧气过滤器，确保氧气洁净，保护氧气减压器安全正常运行。
2、每个分流机构上均设计有氧气减压器，可各自独立地调节使用压力，保持工作压力稳定。
3、箱体正面板上安装有进气总压力表和分压力表，直接监控管道压力和使用压力。
4、流量大，压力损失小。
5、体积小、外形美观。
6、安装、使用、维护方便，使用寿命长。
用途
氧气点阀箱适用于冶金、化工、船舶等行业，用于金属切割如材料切割、废料切割、事故切割等的氧气供气装置，可同时供一把或多切割枪使用氧气。
结构及原理

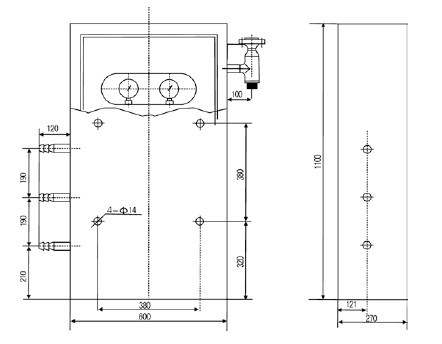

氧气点阀箱的结构见图一（以II型为例，I、III型的结构基本相同，只是I型为一只出气接头，III型为三只出气接头）。氧气由用户接入管或检修阀门进入过滤器，经过滤后进入贮气罐，经不锈钢球阀到氧气减压器，调至用户所需的压力，供用气点使用。
主要技术参数
|
型号 |
进气压力
Mpa |
正常使用压力Mpa |
单头最大流量nm³/h |
最大总流量nm³/h |
进气接管通径
mm |
外型尺寸
mm |
|
LGOX/B-Ⅰ |
1.5-3.0 |
0.6-1.5 |
60 |
60 |
25 |
1100×600×270 |
|
LGOX/B-Ⅱ |
1.5-3.0 |
0.6-1.5 |
60 |
120 |
25 |
1100×600×270 |
|
LGOX/B-Ⅲ |
1.5-3.0 |
0.6-1.5 |
60 |
180 |
32 |
1100×600×270 | 注:
1、Ⅰ, Ⅱ, Ⅲ型分别表示一只,二只,三只出气接头.
2、特殊规格按用户要求制造.
注意事项
1、出厂时，氧气点阀箱均做过严密性试验，用户安装时箱内任何连接部位不得松动，也不允许强力组装，以免影响使用性能。
2、氧气点阀箱内与氧气接触的所有零部件已经过严格脱脂处理，在保管、安装及使用过程中切忌感染油污。
3、进入氧气点阀箱的氧气应是干净的氧气。
4、在安装和维修氧气点阀箱时，所有的工具应进行脱脂后再使用。
5、氧气点阀箱应与易燃易爆物品保持一定的距离。
6、工作结束时，应先关闭进气阀门，待压力表值降至“0”后再关用气点小阀门。
煤气、天然气点阀箱
产品简介
LGMW/B系列煤气、天然气阀箱是安全节能型新产品。主要由过滤器、贮气装置内装适量阻火填料、煤气减压器、分流控制装置、干式煤气回火防止器、出气接头（束接）和箱体组成。箱体背面有4-F14的安装孔，可供挂壁安装。箱体正面板上安装有进气压力表和各出气分压力表，可同时供一把或多把切割枪用气，调压方便，压力稳定，安全可靠，是煤气、天然气用气点的理想节能设备。
LGMW/B系列煤气、天然气点阀箱比原有煤气点阀箱有如下优点：
1、由于采用了干式煤气回火防止器，可在摄氏零度以下正常工作，防止在北方地区使用时煤气冷凝水发生结冰现象，而影响其使用性能。
2、箱体正面板上安装有进气总压力表和分压力表，直接监控管道压力和使用压力。
3、体积小、外形美观。
4、安装、使用、维护方便，使用寿命长。
适用范围
煤气、天然气点阀箱适用于冶金、化工、船舶等行业的煤气、天然气管道中，用于调节煤气、天然气的使用压力，防止煤气、天然气回火而造成的燃烧和爆炸事故的发生，从而保障人身安全和设备的正常运转。
技术参数
|
型 号 |
最高进气
压力MPa |
正常使用
压力MPa |
进气接管
通径mm |
单头最大
流量Nm3/h |
最大总流量Nm3/h |
出气胶管
内径mm |
外形尺寸
mm |
|
LGMW/B-Ⅰ |
1.6 |
0.02-1.0 |
25 |
5 |
5 |
ф10 |
1170×550×320 |
|
LGMW/B-Ⅱ |
1.6 |
0.02-1.0 |
25 |
5 |
10 |
ф10 |
1170×550×320 |
|
LGMW/B-Ⅲ |
1.6 |
0.02-1.0 |
30 |
5 |
15 |
ф10 |
1170×550×320 |
注：1. I、II、III型分别表示为一只、二只、三只出气接头。
2.特殊规格按用户要求制作。
注意事项
1、工作地应具备良好的通风条件。
2、进入点阀箱的煤气、天然气应是洁净的气体。
3、回火防止器使用一段时间，若发现气体流量不能满足生产需要应及时更换。
4、点阀箱出厂时均做过严密性试验，用户安装时，箱内任何连接部位不得松动，也不允许强力组装，以免影响使用性能。
乙炔气点阀箱
产品简介
乙炔气点阀箱主要是由进气控制阀门、止回阀、贮气装置（内装适量阻火填料）、乙炔减压器、分流控制装置、干式乙炔回火防止器、出气接头（束接）和箱体组成。箱体背面有4-F14的安装孔，可供挂壁安装。箱体正面板上安装有进气压力表和各出气分压力表，同时可供一把或多把切割枪使用乙炔气，调压方便，压力稳定，安全可靠，是乙炔气用气点的理想设备。
LGC2H2/B系列乙炔气点阀箱比原有乙炔气点阀箱有如下优点：
1、由于采用了干式乙炔回火防止器，可在摄氏零度以下正常工作。
2、原有乙炔气点阀箱设计进气压力为0.15MPa，SPY系列乙炔气点阀箱设计进气压力为0.15-0.5MPa，可在中、高压乙炔气管路中应用。
3、箱体正面板上安装有进气总压力表和分压力表，直接监控管道压力和使用压力。
4、体积小、外形美观。
5、安装、使用、维护方便，使用寿命长。
适用范围
乙炔气点阀箱广泛适用于冶金、化工、船舶建筑等行业需要进行金属切割、气焊等热加工作业的乙炔气管路用气点，防止因氧-乙炔焰回火而造成的燃烧和爆炸事故的发生，从而保障人身安全和设备的正常运转。
技术参数
|
型 号 |
最高进气
压力MPa |
正常使用
压力MPa |
进气接管
通径mm |
单头最大
流量Nm3/h |
最大总流量Nm3/h |
出气胶管
内径mm |
外形尺寸
mm |
|
LGC2H2/B-Ⅰ |
0.15-0.5 |
0.02-0.15 |
20 |
5 |
5 |
ф10 |
800×520×280 |
|
LGC2H2/B-Ⅱ |
0.15-0.5 |
0.02-0.15 |
20 |
5 |
10 |
ф10 |
800×800×280 |
|
LGC2H2/B-Ⅲ |
0.15-0.5 |
0.02-0.15 |
20 |
5 |
15 |
ф10 |
800×1100×280 |
|
LGC2H2/B-Ⅳ |
0.15-0.5 |
0.02-0.15 |
20 |
5 |
20 |
ф10 |
800×1400×280 |
注：1. I、II、III型分别表示为一只、二只、三只出气接头。 2.特殊规格按用户要求制作。
注意事项
1、工作地应具备良好的通风条件。
2、点阀箱出厂时均做过严密性试验，用户安装时，箱内任何连接部位不得松动，也不允许强力组装，以免影响使用性能
3、干式乙炔回火防止器使用一段时间后，若发现气体流量不能满足生产需要应及时更换，以确保使用安全。
4、进入点阀箱的乙炔气应是洁净的气体。 |
